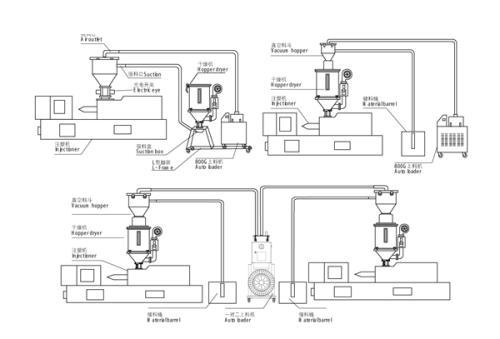

真空上料機的構成部分有真空泵（無油、無水）、輸送軟管、不銹鋼吸料咀、PE過濾器（或者是316L不銹鋼過濾器）、氣動放料門裝置、壓縮空氣反吹裝置、真空料斗和料位自動控制裝置等組成，真空上料機的整套系統設計的都很合理且制造精美。

    真空泵：真空泵主要用來對上料機抽除氣體。讓真空上料機在真空下形成一股氣流，在這股氣流的作用下，被輸送的物料經軟管輸送到真空料斗中。

    輸送軟管：輸送軟管主要起保護、包裹、護套作用。

    不銹鋼吸料咀：主要作用是把物料吸出來。

    PE過濾器（316L不銹鋼過濾器）：用來消除介質中的雜質，以保護閥門及設備的正常使用。

    氣動放料門裝置：起送料作用。

    壓縮空氣反吹裝置：使真空泵無法產生真空，同時料斗的放料門在

    氣缸推動下開啟。

    真空料斗和料位自動控制裝置等組成：把物料送到排料處。

    真空上料機其主要的工作原理就是在壓縮空氣進入真空發生器，同時料斗的放料門在氣缸推動下關閉，料斗中產生真空。真空加料機在真空下形成一股氣流，在這股氣流的作用下，被輸送的物料經軟管輸送到真空料斗中，一定時間后（上料時間，可調整）壓縮空氣被關閉，氣動真空泵無法產生真空，同時料斗的放料門在氣缸推動下開啟，真空加料機真空消失，物料從放料門自動放入受料設備中（如壓片機，包裝機等）。同時，儲存在氣包中的壓縮空氣反吹過濾器，過濾器自動清洗；一定時間后（放料時間，可調節），壓縮空氣重新啟動，氣動真空泵產生真空，放料門關閉，真空加料機再次加料，周而復始，物料被源源不斷地送入受料設備中。

    對料位控制的真空加料機，受料設備的料斗中物料通過料位計完成自動加料。當受料設備的料斗高于某一位置時，電動真空上料機停止動作進入待機狀態；當料位低于某一位置時，真空加料機自動啟動，完成對受料設備的加料。
